全自動一體化自來水廠凈水處理設備目前大中小型水廠建設中必備的設備，該設備集絮凝反應、曝氣去味、絮凝沉淀、多介質過濾、濾層自動反沖洗、排污等多種水處理工藝及功能于一體，水處理系統占地大幅減小，無需專業的技術人員操作就能達到全自動凈水的裝置，是實現水廠自動化管理的重要組成部分。

一體化凈水設備在長時間的使用中，濾層反沖好壞是影響到設備正常運轉和出水濁度達標的關鍵因素。那么設備的自動反沖洗到底是如何實現的？下面我們就全自動一體化自來水廠凈水處理設備反沖洗工作流程及原理進行介紹。

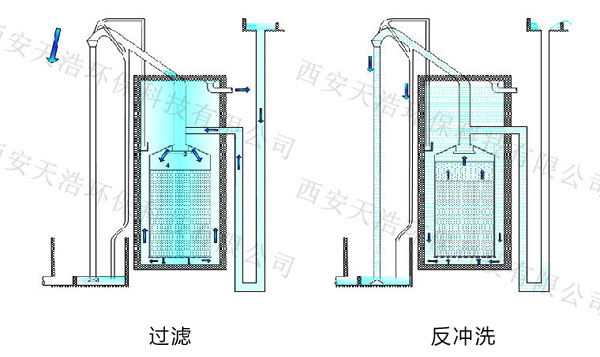

一體化凈水設備反洗工作流程及原理：

1、過濾開始時，經過絮凝沉淀后的水經進水分配箱，通過U型進水管進入過濾器中。

2、原水自上而下經過過濾層，水中的礬花被濾層攔截、過濾。隨著時間推移，濾料層截留懸浮物不斷增加，濾層的阻力也在不斷增加，透過濾層的水量減少，虹吸上升管中的水位不斷升高。

3、當虹吸上升管水位達到虹吸輔助管管口時，水從輔助管中流下，帶走虹吸下降管中的空氣，管內真空度逐漸增大。

4、當達到設計的一定值時，虹吸上升管中的水便大量的越過管頂落下，很開形成虹吸。

5、這時濾層上部壓力驟降，沖洗水箱內的水沿著過濾時相反方向經過連通管、底部集水區、配水系統從下而上沖洗濾層。

6、當沖洗水箱內的水位下降到虹吸破壞斗以下時，空氣進入虹吸管、破壞管，沖洗結束，過濾過程重新開始，全自動一體化自來水廠凈水處理設備反沖洗工作完成。

一般情況下全自動一體化自來水廠凈水處理設備由于某種原因如出水水質突然變壞或要進行其他沖洗，可以利用設備上的強制沖洗設備，利用壓力水經強制反沖洗管射入虹吸輔助管，強制帶走虹吸管中空氣，形成真空使濾池產生沖洗。

一體化凈水設備虹吸輔助管與強制沖洗
